BR100F

Frézovací rameno k obrábění kamene

Na frézování, vrtání a broušení pomníků, kuchyňských desek a mycích stolů.

Brousící a frézovací rameno BR100-F je výkonný a univerzální stroj. Lze použít na broušení a leštění rovných ploch, bočních ploch a hran. Dále lze zhotovit odkapávací drážky nebo leštění výřezů pro umyvadla nebo pro zhotovení kuchyňských desek. Univerzální použití s různými druhy nástrojů broušení, leštní nebo pro vrtání děr. K dostání jsou i různé pomůcky a držáky pro upínání na stůl.

Příslušenství:

- boční brousící jednotka

- rychlootáčkové vřeteno do 18.000 1/min

- individuální pracovní stroje



  • Brusné a frézovací rameno ve sloupovém provedení
  • Akční rádius vřetene 2x 1150 mm, včetně hydraulické pevné aretace (tato je nutná např. při vrtání)
  • Pneumatické přítlačné zařízení fungující pomocí pohybu kloubů pro frézování oblouků nebo tvarů, rovněž pro broušení stran
  • Snímací váleček ve spodní části o průměru 160 mm
  • Dobrý úhel pohledu k nástroji
  • Pneumatický pohyb brusného a frézovacího vřetene na broušení ploch jakož i pro dosažení oscilačního pohybu vřetene při frézování a broušení s válečkovými nástroji či s efektivním použitím prstové frézy
  • Pohyb při zdvihu je vymezen seřiditelnými koncovými spínači
  • Mechanický seřizovací přípravek umožňuje přesný posun směrem dolů, což je nutné při použití hrncových fréz u frézování odkapávacích ploch
  • Poháněcí motor 7,8 kW je vybaven plynulou regulací otáček, na pracovní hřídeli jsou tím umožněny otáčky od 190 - 2.550 1/min
  • Seřízení výšky na sloupu činí 870 mm (motoricky) a na brusné hřídeli 120 mm (pneumaticky)
  • Vodicí držadlo je výškově nastavitelné a tím pádem je možno jej optimálně přizpůsobit. Ve spodní části sloupu a seřiditelného vřetene je harmonikový ochranný kryt
  • K dispozici je centrální přívod vody pro broušení a frézování jakož i přídavné přívody vody zvenčí pomocí flexitrubky např. pro použití prstové frézy
  • Další přípojka vody jakož i přídavný přívod stlačeného vzduchu jsou namontován



Technická data:

Zdvih ramene                                              750 mm

Vetikální posuv vřetene                             125 mm

Brousící tlak                                                 pneumatický

Frézovací a brousící motor                       7,5 kW

Otáčky vřetene                                            200 - 2.500 min-1

Pracovní stůl                                               2.500 x 1.000 x 650 mm (volitelné)

Pracovní prostor                                         5.000 x 4.000 x 3.200 mm

Váha stroje                                                  2.600 kg

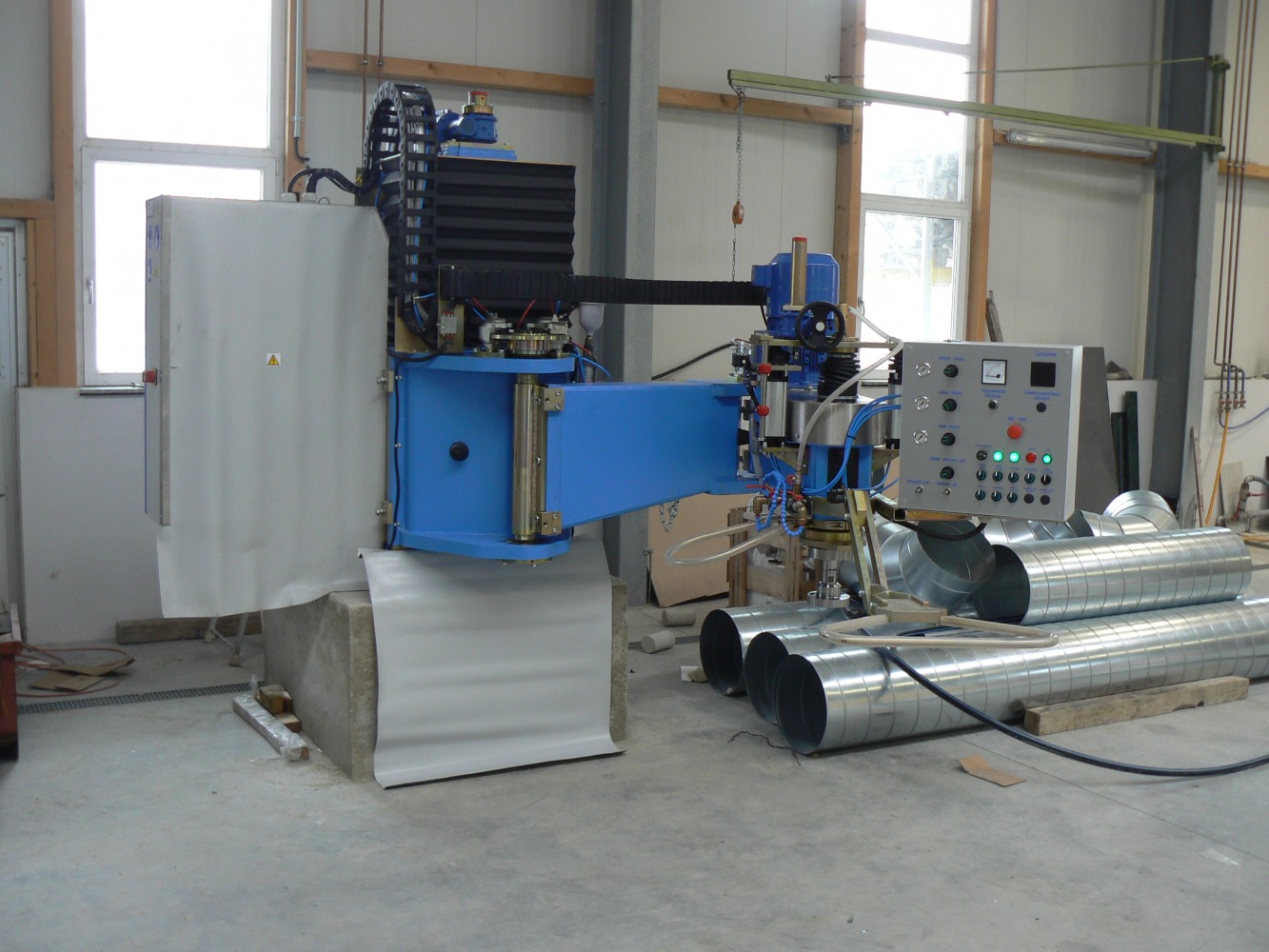

  • P1220501

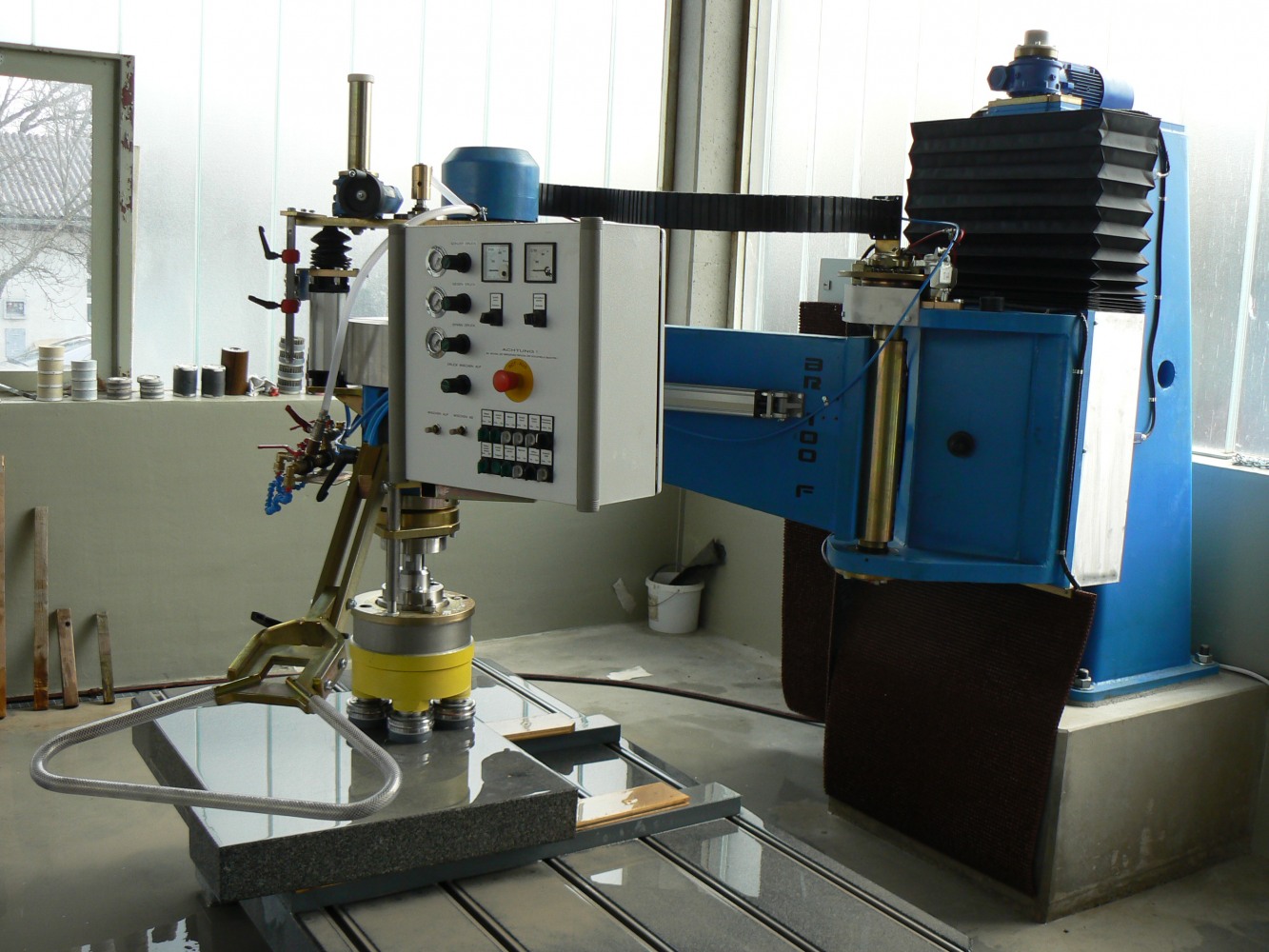

  • P1220461

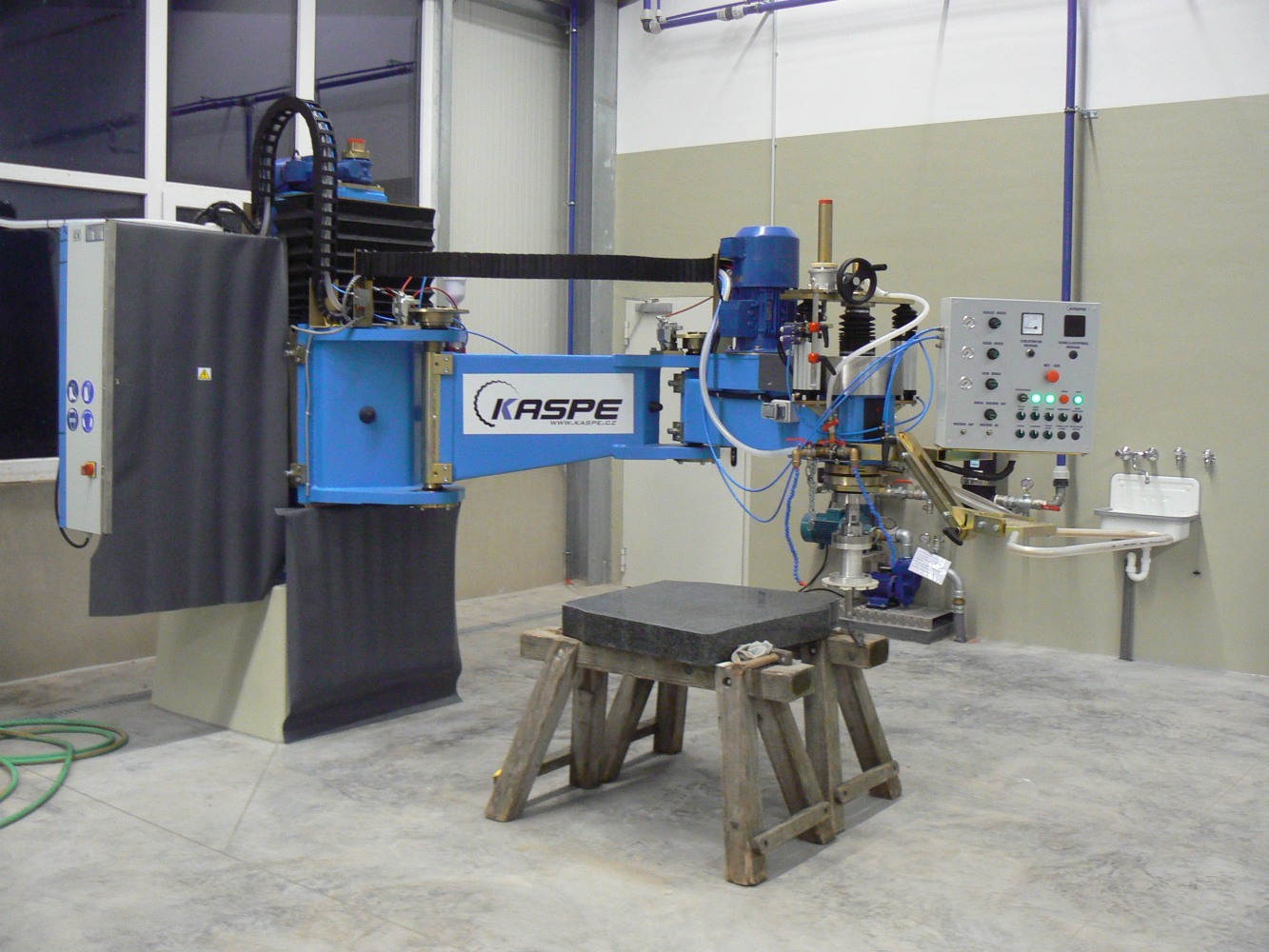

  • P1130265
